方案

智能制造.數據采集與制造執行系統

制造執行系統 (manufacturing execution system， 簡稱MES)旨在加強MRP計劃的執行功能，把MRP計劃同車間作業現場控制，通過執行系統聯系起來。這里的現場控制包括PLC程控器、數據采集器、條型碼、各種計量及檢測儀器、機械手等。制造執行系統MES能夠幫助企業實現生產計劃管理、生產過程控制、產品質量管理、車間庫存管理、項目看板管理等，提高企業制造執行能力。
![](/upload/picture/2022-10-20/upload_676f9e546245c28fdccb2a2ba7a492db.png)

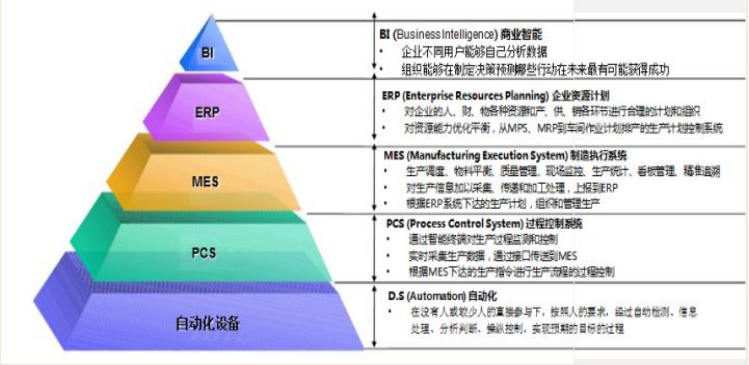

企業信息化四層架構體系

MESA（制造執行系統協會）提出的MES功能組件和集成模型包括11個功能，最初定義MES的時候提出，只要具備功能之中的某一個或幾個也屬M(fèi)ES系列的單一功能產品，正是因?yàn)檫@樣的定義，引發了諸多的矛盾和尷尬。
![](/upload/picture/2022-10-20/upload_f3a974766bfb9d8d5719eff30194fbc6.png)

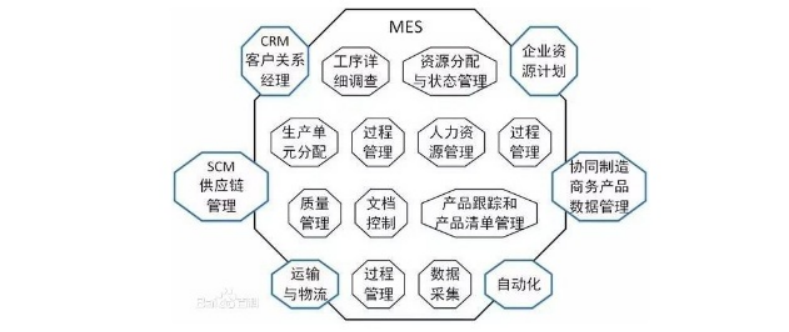

MESA定義的MES應用功能集成模型

自動化生產廠家由于具有先天的對設備、網絡的理解和基礎研發能力使得他們?cè)跀?shù)據采集方面如魚得水，而對于管理理論、管理方法輕車熟路的ERP廠商，卻對現場控制系統、數據采集，有著與生俱來的生疏和規避。隨著智能工廠的深入建設，對于MES的要求提出更高的要求，MES不僅與ERP集成，還要求與控制系統進行集成；不僅要求進行數據采集，還希望實現控制參數、工藝標準的下達。這也對自動化設備提供商和ERP廠商都提出很大的挑戰，企業資源數據來源于工廠的多個角度，如工藝資源、制造資源、流程節點等等正是自動化設備廠商認知盲區，由于兩方各不相讓造成目前智能工廠雖然發展多年依然發展緩慢或者產業規模根本就沒有起色的真正原因。

重新定義制造執行系統功能要素：
1.**車間資源管理**：車間資源是車間制造生產的基礎，也是MES系統運行的基礎，車間資源管理主要對車間人員、設備、工裝、物料和工時等進行管理，保證生產正常進行，并提供資源使用情況的歷史記錄和實時狀態信息。

2.**生產任務管理**：包括生產任務接收與管理、任務進度展示和任務查詢等功能。提供所有項目信息，查詢指定項目，并展示項目的全部生產周期及完成情況。提供生產進度展示，以日、周和月等展示本日、本周和本月的任務，并以顏色區分任務所處階段，對項目任務時時跟蹤。

3.**車間計劃與排產**：高級排產工具（APS）結合車間資源實時負荷情況和現有計劃執行進度，能力平衡后形成優化的詳細排產計劃，提高計劃員排產效率和生產計劃準確性是優化生產流程以及改進生產管理水平；

4.**物料跟蹤**：通過條碼技術對生產過程中的物流進行管理和追蹤，物料在生產過程中，通過條碼掃描跟蹤物料在線狀態，監控物料流轉過程，保證物料在車間生產過程中快速高效流轉，并可隨時查詢。

5.**質量管理**：生產制造過程的工序檢驗與產品質量管理，能夠?qū)崿F(xiàn)對工序檢驗與產品質量過程追溯，對不合格品以及整改過程進行嚴格控制。其功能包括：實現生產過程關鍵要素的全面記錄以及完備的質量追溯，準確統計產品的合格率和不合格率，為質量改進提供量化指標。根據產品質量分析結果，對出廠產品進行預防性維護

6.**生產過程管理**：生產過程中采用條碼、觸摸屏和機床數據采集等多種方式實時跟蹤計劃生產進度，生產過程管理旨在控制生產，實施并執行生產調度，追蹤車間里工作和工件的狀態，對于當前沒有能力加工的工序可以外協處理。實現工序派工、工序外協和齊套等管理功能，可通過看板實時顯示車間現場信息以及任務進展信息等。

7.**生產監控**：生產監控實現從生產計劃進度和設備運轉情況等多維度對生產過程進行監控，實現對車間報警信息的管理，包括設備故障、人員缺勤、質量及其他原因的報警信息，及時發現問題、匯報問題并處理問題，從而保證生產過程順利進行并受控；

8.**統計分析**：能夠?qū)ιa(chǎn)過程中產生的數據進行統計查詢，分析后形成報表，為后續工作提供參考數據與決策支持.

隨著時間推移，市面逐漸推出由專業數據采集設備提供商與ERP研發企業聯合研制的”ERP+MES的精益制造解決方案“，打破兩個行業各不相讓的尷尬局面，ERP研發商在大數據的基礎上將精益生產管理思想進一步滲入企業管理，精益生產管理思想得到進一步升華。相比單純的ERP或者M(jìn)ES，精益制造管理系統在企業落地方面更具有可操作性，在汽車、家電等裝配行業，企業基本可以實現JIT、JIS管理。
![](/upload/picture/2022-10-20/upload_c263290c458836ebda0a6a066bd4a116.png)

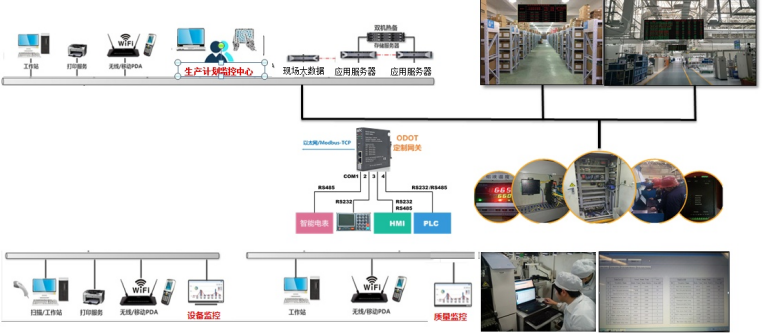

互聯協議轉換器實現設備與服務器互聯互通

![](/upload/picture/2022-10-20/upload_aa9eb3695784e89424df5fcb6408cb4e.png)

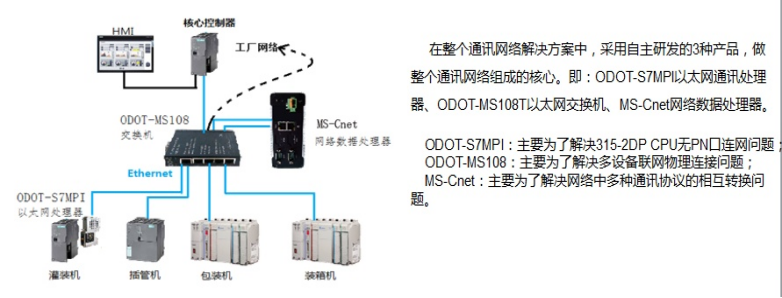

食品醫藥中的數據采集

![](/upload/picture/2022-10-20/upload_7d3e650a934dc8922f6040aea1c4dbfc.png)

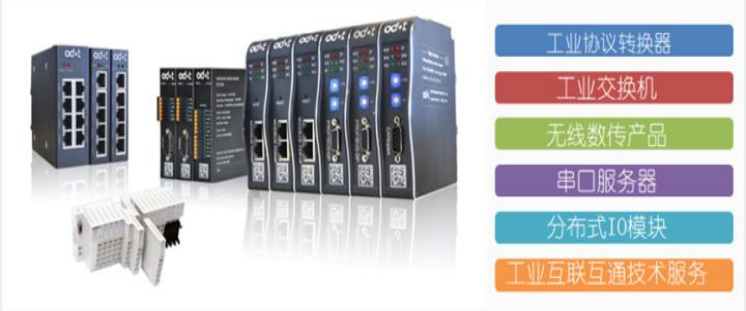

實現現場數據與服務器數據交換

案例展示：
1.汽車電裝公司實景
地址：四川.成都 產品：汽車各類啟動電機、交流電機
![](/upload/picture/2022-10-20/upload_48da9b03afd2b430eb2521f9876b8dd8.png)

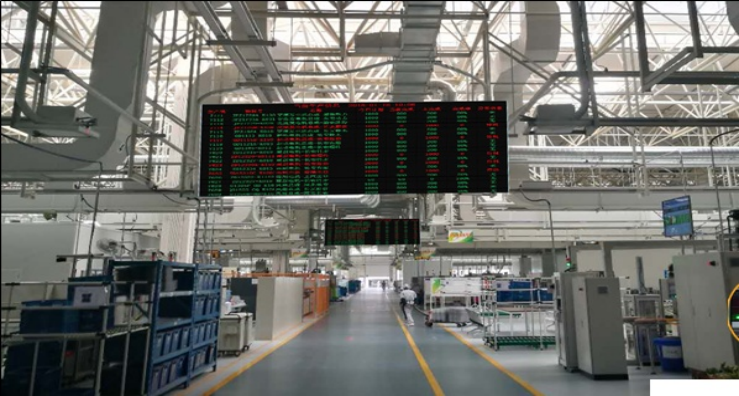

生產車間電子看板
![](/upload/picture/2022-10-20/upload_542eead6fb0de896e5131c4acd98f7a4.png)`

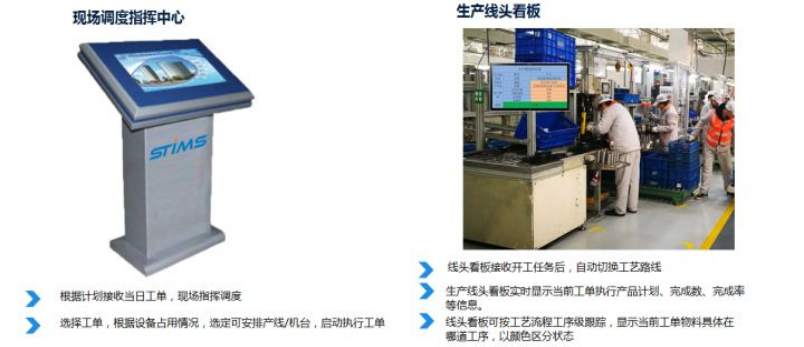

現場調度平臺對生產線進行切換和監控

亮點：

（1）.生產現場和物流倉儲采用大屏幕電子看板實現生產計劃和物料需求試試監控和有效拉動；

（2）.線邊庫存保持在一小時用量，每日完工后線邊庫存剛好消耗完畢，整個現場干凈有序，整體效率提升30%；

（3）.每日生產計劃及時完成率達到90%以上，倉庫存貨降低30%，錯誤率小于0.5%

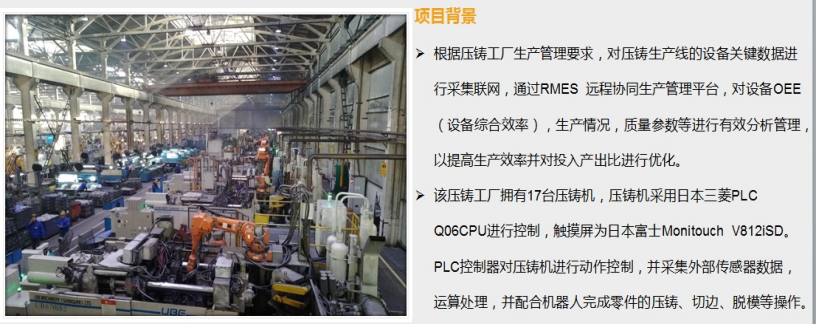

2.汽車零部件公司
地址：重慶 產品：壓鑄件
![](/upload/picture/2022-10-20/upload_015d6db115c4425037186988d9f2e674.png)

需要采集的參數：

（1）.設備OEE：鑄造時間、停機時間（起）、停機時間（止）、停機原因（設備因素）；

（2）.生產情況：射壓次數（起）、射壓次數（止）、壓力設定、升壓閥、壓鑄壓力、升壓時間、料餅厚度、壓射速度 1、壓射速度2、壓射速度3、壓射速度4、加速位置、減速位置、鋁液溫度；

（3）.質量參數：生產模次時間、鑄造壓力、澆鑄溫度、噴淋時間、循環時間、鎖模力（MN）；
![](/upload/picture/2022-10-20/upload_b27a39c090d032edd56171270da0c715.png)

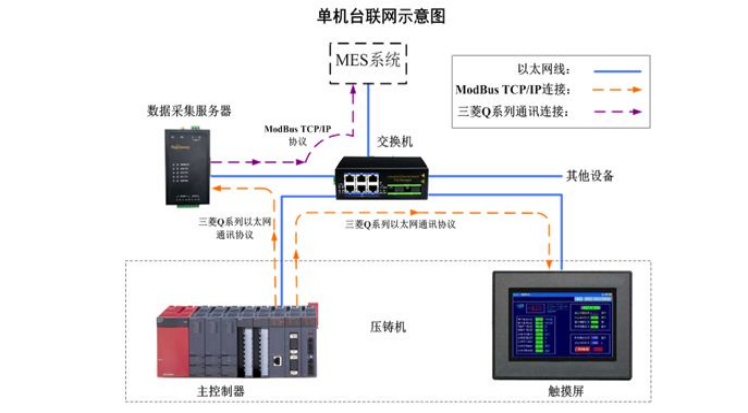

單機臺連接方案及拓?fù)?

通過在以太網中接入ODOT-MV103數據采集服務器，即可實現設備數據的聯網。

（1）.數據采集服務器通過通訊協議與主控制器建立連接，從主控制器獲取數據，然后再通過與上位機的連接向上位機發布數據，從而實現了主控制器數據的采集。

（2）.針對一些現場儀表的分散數據，ODOT-MV103數據采集服務器有RS-232,RS-485和以太網多種接口支持。

（3）.MES系統通過向數據采集服務器發送含IP地址，端口號，功能碼，數據地址和數據長度等參數的報文，即可取得需要的數據。

亮點：

（1）.數據采集服務器預留2路串口和1路RS232接口及一路CAN口，可接入其他儀表或控制器；

（2）.一臺設備即可滿足多種接口類型，簡化了系統結構，降低了實施難度和硬件成本；

（3）.現有網絡及設備改動小，實施方便，無需修改PLC和HMI程序，不影響設備售后。

人類社會已經發展到分工協作高度協調階段，整個供應鏈體系需要高效率和高品質，企業要穩步發展必需有合作精神，優勢互補才能做大整個行業，推動企業做大做強，固步自封，短時的技術壁壘一旦被打破將面臨淘汰出局。
